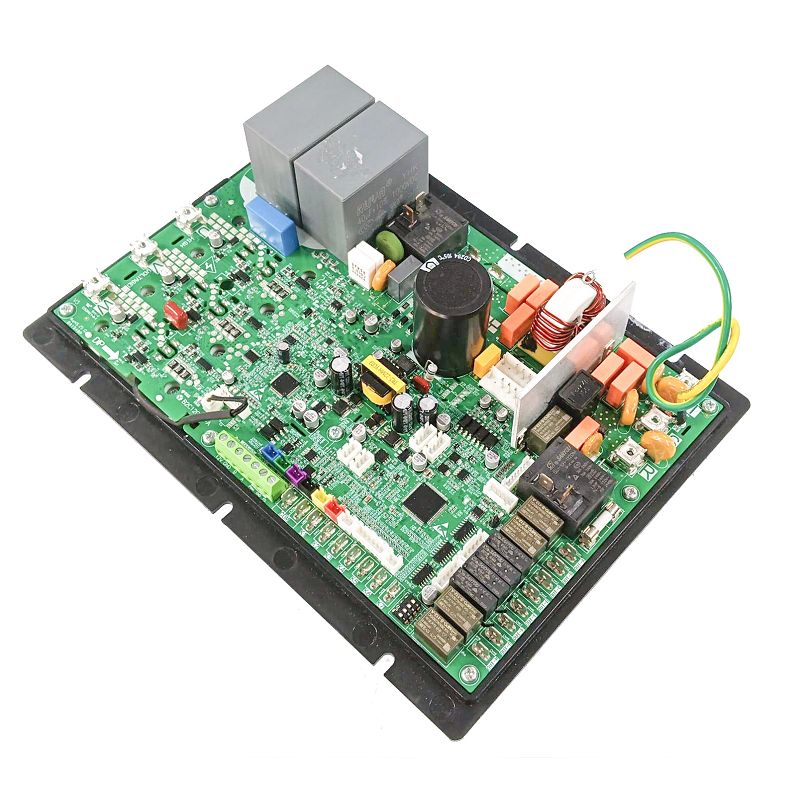

3 Fazlı Entegre VFD Kartı

Bu 3 fazlı Entegre VFD kartı, kontrolü, sürücüyü ve EMC filtrelemeyi tek bir ünitede birleştiren entegre bir tasarıma sahiptir. Kompakt yapı, kullanıcılar için kolay kurulum ve bakımı kolaylaştırır. 180 derece sinüs dalgası vektör kontrol teknolojisine dayanan sürücü, alan zayıflatma kontrolünü ve MTPA (Amper Başına Maksimum Tork) kontrol teknolojisini entegre ederek DC invertör kompresörlerinin verimli ve hassas şekilde çalıştırılmasını sağlar.

Soruşturma göndermek

Özellikleri

3 fazlı Entegre VFD kartı

3 fazlı Entegre VFD kartı, üç-fazlı güç girişini destekler ve karmaşık güç şebekesi ortamlarına uyum sağlamak için daha yüksek gerilime dayanma kapasitesi ve güvenilirlik sunan bir film kapasitör çözümünü benimser. Çoklu yerleşik koruma işlevleri arasında modül sıcaklık koruması, giriş/çıkış aşırı akım koruması ve kompresör manyetiklik giderme koruması yer alır ve sistemin uzun süreli-kararlı çalışmasını sağlar.

Kullanıcıların hızlı bir şekilde eksiksiz bir soğutma kontrol sistemi oluşturmak için birkaç harici sıcaklık sensörünü bağlaması yeterlidir. Bu kontrolör, enerji depolamalı klimalar, ısı pompaları ve soğutulmuş/dondurulmuş depolama gibi senaryolarda yaygın olarak uygulanabilir.

Ürün Özellikleri:

Entegre Tasarım– Tek bir ünitede Kontrol + Sürücü + EMC filtreleme
Gelişmiş Motor Kontrol Teknolojisi
Geniş Çalışma Gerilimi Aralığı– 300 ~ 460 Vac
Yüksek gerilime dayanma yeteneği, uzun servis ömrü, elektrolitik kapasitörlere kıyasla üstün güvenilirlik
Zengin G/Ç Kaynakları
Kapsamlı Koruma İşlevleri
Geniş Çalışma Sıcaklığı Aralığı– Zorlu ortamlara uygun

Parametre	Sembol	Min.	Tip.	Maks.	Birim
AC Güç Gerilimi	V_ac_line	300	380	460	V
AC Güç Frekansı	f_ac	-5%	50/60	+5%	Hz.
Giriş Gücü (Not 1)
- Y2C060T3-CE	P_in	-	-	6000	W
Çıkış Akımı (Not 2)
- Y2C060T3-CE	I_o	-	-	22.0	Silah
Koşu Hızı (Not 2)	n	20	-	120	rps
Hızlanma (Not 2)	Δn	-	1	-	dev/sn
Yeterlik	η	95	-	-	%
HMI İletişim Mesafesi	L_HMI	-	-	10	m
RS485 Haberleşme Mesafesi (Koruyucu tel)	L_RS485	-	-	300	m
12V Bağlantı Noktası Çıkış Akımı	I_12v	-	-	150	mA
Çalışma Sıcaklığı	T_opr	-30	-	60	derece
Depolama Sıcaklığı	T_stg	-40	-	85	derece
Çalışma Nemi (Not 3)	RH_opr	-	-	90	%
Depolama Nemi (Not 3)	RH_stg	-	-	95	%
Kirlilik Derecesi	-	-	2	-	-
IP Kodu	-	IP00	-	-	-
Yükseklik (Not 4)	-	-	-	2000	m

G/Ç Türü	Liman	İşlev	Sinyal Türü	Adet
Analog Giriş	T1-7, Kime, Te, Ta, Ts	Sıcaklık Sensörü	NTC (-50~100 derece, R25=5kΩ) / NTC Yüksek Sıcaklık (0~130 derece, R25=50kΩ)	11
	PH, PL	Basınç Sensörü	DC 0-5V Gerilim Girişi, DC5V Güç	2
Dijital Giriş	K1-7	Pasif Anahtar Algılama	Pasif Anahtar	7
	FO	OC/OD PWM Sinyal Testi	DC5V, Açık Kollektör / Açık Tahliye PWM Sinyali	1
Analog Çıkış	PWM	PWM Hız Kontrolü	PWM VH=DC5V, Taşıyıcı Frek=2kHz	1
Elektronik Genleşme Valfi Çıkışı	EEV1-2	Elektronik Genleşme Vanası	DC12V, 1-2 Faz Uyarma	2
Röle Çıkışı	ÇIKIŞ-A/B/G/H	Aktif SPST YOK	AC220V 10A MAX	4
	ÇIKIŞ-C/D/E/F	Aktif SPST YOK	AC220V 5A MAX	4
	RY10	Pasif SPST YOK	AC250V 30A MAX	1
İletişim	485-XK	HMI ile RS485 İletişimi (Kablolu Kontrol Cihazı)	9600 bps	1
	485-PC	PC (Ana Bilgisayar) ile RS485 İletişimi	9600 bps	1
